品牌 天康 型號 WSSX-481B

類型 隔爆式雙金屬溫度計 測量范圍 0-600（℃） 結構型式 萬向型



雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片，利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
雙金屬溫度計是將繞成螺紋旋形的熱雙金屬片作為感溫器件，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，成為自由端。在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，在標度盤上指示對應的溫度。
WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
WSSXN系列耐震電接點雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質及環境場所惡劣且有振動的溫度。
該耐震電接點雙金屬溫度計從儀表內部充耐震油，可有效克服機械振動帶來的指針抖動。在設計原理及結構上具有防水、防腐蝕、耐震動、直觀、易讀數、無汞害、堅固耐用等特點，廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。
熱套管式雙金屬溫度計可配合各式安裝套管，滿足不同壓力等級要求。可以直接測量各種生產過程中的-80-+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。廣泛應用于石油、化工、冶金、紡織、食品等工業。
按雙金屬溫度計指針盤與保護管的連接方向可以把雙金屬溫度計分成軸向型、徑向型、135°向型和萬向型四種(耐震雙金屬溫度計、電接點雙金屬溫度計、一體化雙金屬溫度計)。

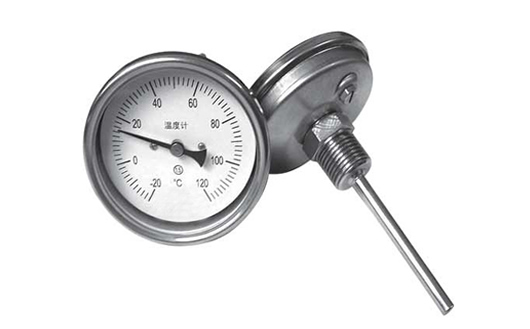

①軸向型雙金屬溫度計：指針盤與保護管垂直連接。

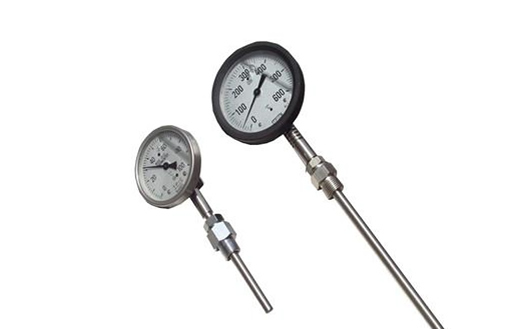

②徑向型雙金屬溫度計：指針盤與保護管平行連接。
③135°向型雙金屬溫度計：指針盤與保護管成135°連接。

④萬向型雙金屬溫度計：指針盤與保護管連接角度可任意調整。





為了適應實際生產的需要，雙金屬溫度計具有不同的安裝固定形式：
1、可動外螺紋管接頭；
2、可動內螺紋管接頭；
3、固定螺紋接頭；
4、卡套螺紋接頭；
5、卡套法蘭接頭和固定法蘭。
雙金屬溫度計電接點型
雙金屬溫度計是一種適合測量中低溫的現場檢測儀表，可直接用來測量液體、氣體的溫度。
主要技術參數
（1）精度等級：1.5級
（2）時間常數：J<40S
（3）保護管耐壓：6.3MPa
（4）接點容量：額定功率10VA（無感）；電壓：交流220V、工作電流：1A(無感)，
接點為上下限且常開。
（5）表頭工作環境溫度：-25~55攝氏度
雙金屬溫度計耐震型
WSSXN系列耐震電接點雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質及環境場所惡劣且有振動的溫度。
該耐震電接點雙金屬溫度計從儀表內部充耐震油，可有效克服機械振動帶來的指針抖動。在設計原理及結構上具有防水、防腐蝕、耐震動、直觀、易讀數、無汞害、堅固耐用等特點，廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。
主要特點：
（1）現場顯示溫度，直觀方便，安全可靠，使用壽命長；
（2）多種結構形式，可滿足不同要求，無汞害，易讀數，堅固耐震；
（3）保護管材為1Cr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強；
（4）抽芯式溫度計可不停機短時間維護或更換機芯。
工作原理：
耐震電接點雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油或者將雙金屬溫度計顯示部分與測量部分分離以達到耐震的效果。





耐震雙金屬溫度計又分一體式耐震電接點雙金屬溫度計和分離式耐震電接點雙金屬溫度計兩種。

主要技術參數：
（1）執行標準：JB/T8803-1998 GB3836-83
（2）標度盤公稱直徑：60 100 150
（3）精度等級：（1.0），1.5
（4）熱響應時間：≤40S
（5）防護等級：IP55
（6）角度調整誤差：角度調整誤差應不超過其量程的1.0%
（7）回差：回差應不大于基本誤差限的值

（8）重復性：重復性極限范圍應不大于基本誤差限值的1/2

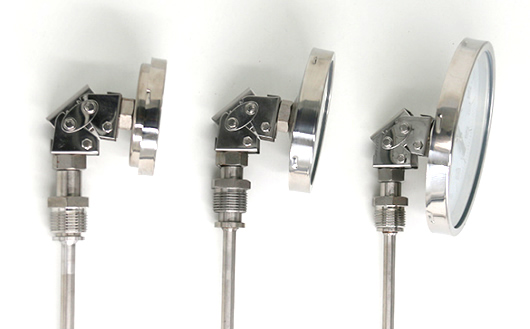

雙金屬溫度計萬向型
主要技術參數：
（1）標度盤公稱直徑：100;150
（2）精度等級：1.0、1.5
（3）連接尺寸：M20x1.5、NPT1/2
（4）熱響應時間：≤40s

（5）防護等級：IP55



雙金屬溫度計一體化雙金屬溫度計
概述
一體化雙金屬溫度計是將熱電阻或熱電偶的信號遠傳功能與雙金屬溫度計就地指示功能相結合，它既能滿足現場測溫需求，亦能滿足遠距離傳輸需求，遠傳雙金屬溫度計可以直接測量各種生產過程中的-40～+600℃范圍內液體、蒸氣和氣體介質以及固體表面的溫度測量。
性能特點
1、具有測溫探頭小，靈敏度高、線性刻度、壽命長等特點。
2、具有遠傳輸出電阻信號（PT100），抗震性，耐腐蝕性及大功率開關信號等多種功能。

3、結構形式與國際同類產品相同，可替代進口。



技術參數
1、測溫范圍-40～600℃
2、環境溫度-10～55℃
3、相對濕度≤95%
4、精度等級1.5級
5、時間常數≤60S
6、探頭耐壓≤6Mpa
7、探頭直徑:φ8-10mm、可動外螺紋:M27*2
8、熱電阻PT100（單路、雙路輸出）或4-20mA電流輸出
9、防護等級：IP55
