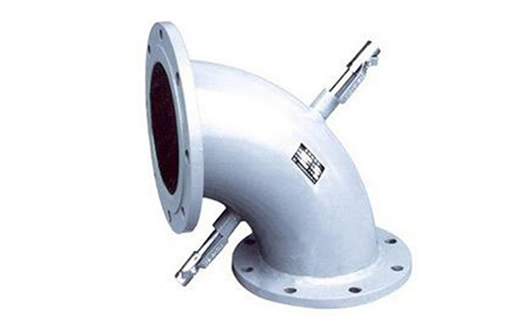

安徽天康集團股份有限公司彎管流量計：

加工定制 否 品牌 其他 型號 TK5100-DN50
類型 葉輪式流量計 測量范圍 80-800（m3/h） 精度等級 1.5

公稱通徑 DN50（mm） 工作壓力 氣體（MPa） 工作溫度 120（℃）



彎管流量計與傳統的孔板流量計一樣同屬于差壓式流量計的范疇，只是彎管流量計產生差壓的方式與孔板流量計不同，孔板是利用流體的縮放原理產生差壓的，而彎管傳感器是利用流體的慣性原理產生差壓的。
既繼承了差壓式流量計結構簡單、性能穩定、測量精確的優點，又克服了差壓式流量計壓力損失大、容易堵塞、維護困難等缺點。

彎管流量計以其突出的節能效果、高穩定性、高準確性、高適應性，在熱力、熱電、冶金、石化行業的蒸汽、煤氣、天然氣、冷熱水、油、空氣、乙炔、硫化氫、二氧化碳兩相流等介質測量中迅速推廣。

智能彎管流量計測量介質：
● 液體: 熱水、冷水、輕質油、化工液體。
● 氣體：高爐煤氣、焦?fàn)t煤氣、混合煤氣、各種單組分多組分氣體。
● 過熱蒸汽、飽和蒸汽。
● 壓縮空氣。
● 天然氣，液化氣，火炬氣。

智能彎管流量計特點：
● 傳感器內部無插入件和節流件，沒有壓力損失。
● 適合測量臟氣體，不易堵塞。
● 傳感器適用溫度、壓力范圍寬：－50～600℃， 0～30Mpa。
● 直管段要求低，前5D后2D。
● 大口徑傳感器可以利用現場的90°彎頭在線改造。
● 傳感器可工作于高溫、高壓、粉塵、振動、潮濕的惡劣條件。
● 全量程段的專家算法，特別是蒸汽的測量，蒸汽隨溫度、壓力的變化，過熱蒸汽經常會轉變成為飽和蒸汽，形成汽液兩相流介質。在算法中補償了汽液兩相流介質對質量流量測量的影響，保證了測量準確度。

● 可查詢前720小時，前365天，前36個月，前10年的流量數據。

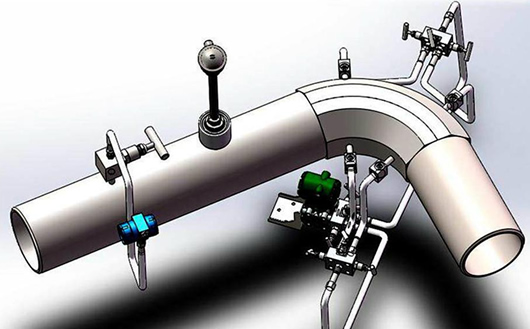

彎管流量計的工作原理：
流體在管道中流動，在流經彎管時，流體類似于流過一個整流器，由于彎曲管壁 的導流作用，在進入彎管前2D左右流體內側被加速，而流體外側被減速，直至進入彎管流體的流速形式被整流成近似于自由旋流理論描述的梯形速度流動模式，且 在彎管45°截面處達到最大，這個過程將持續在整個彎管中。在彎管出口處及下游2D范圍內，流速模型的變化過程是進口變化的反過程。彎管在45°截面各質 點流速分布。



根據質量守恒定律、能量守恒定律和動量守恒定律，在相同過流截面，各流質點 的能量不變，由于各質點流速的變化，就形成了彎管的內外側壓差△P。這個壓力差在45°截面時達到最大，最穩定。且45°彎管斷面的流體平均速度v與壓差 DP符合平方比例關系，流量愈大，差壓愈大。
流體流過彎管時的流量系數與彎管的幾何結構尺寸（彎曲半徑R和內徑D）有密切關系，即流量系數 a＝f（R，D） 因此當彎管傳感器的幾何結構尺寸確定之后，只要測取彎管45°截面的內、外側壓差DP和流體的密度r就可以確定流體的平均流速v。
