變頻電纜
【詳細說明】
ZR-BP-YJVP2PR-3x6+1x4變頻器阻燃電纜
二、 變頻電纜的使用條件：
1 變頻電纜額定電壓∪0/∪：0.6/1KV。
2 變頻電纜電纜導體長期允許工作溫度為：
氟塑料絕緣層為200/260℃；
聚氯乙烯絕緣層為70/90℃；
硅橡膠絕緣層為180℃；
交聯聚乙烯絕緣層為90℃；
3 變頻電纜電纜允許最小彎曲半徑不小于15D（D-電纜外徑mm）
三、 變頻電纜的產品性能
1 交聯聚乙烯絕緣、氟塑料絕緣、硅橡膠絕緣、聚氯乙烯絕緣、耐溫耐候性好。
2 變頻電纜低傳輸阻抗，電磁兼容性好。
3 低工作電容。
4 變頻電纜良好的抗干擾和低輻射性能。
5 變頻電纜對稱的三芯電纜結構設計，具有比四芯電纜更好的傳輸性能。
6 變頻電纜特點分析變頻調速技術關系到變頻電機、變頻電源和連接電纜，這段電纜長度并不很長，截面也不很大，絕緣性能屬于電力電纜范疇，因為實際的工作頻率為30～300 Hz，常簡稱為變頻電纜。變頻電纜作為電機與變頻控制器的電力傳輸載體，由于傳輸功率大、傳輸頻率變化時間短造就了它特有的工作特點：
1.脈沖電壓對絕緣的影響大；2.電纜本體對外發射電磁波；3.中性線電流的疊加。這就要求電纜具有1.抑制高次諧波電壓累加造成絕緣擊穿；
2.抑制高次諧波電流累加造成中性線過載；3.抑制高頻電磁波對環境的污染三大問題。為了解決這三大問題就要求電纜具有1.對稱的結構；2.良好的電磁屏蔽；
3.增大中性線載流能力。
由于需要對稱得電纜結構，所以電纜芯數為3芯、3+1芯（其中一芯為同心導體結構——T）、3+3芯（3大3小結構）。二、由于需要良好的電磁屏蔽，所以該電纜必須金屬屏蔽。三、由于需要增大中性線載流能力，所以建議該電纜中心線截面大于等于一半主線芯截面，最好等于主線芯截面。
四、 ZR-BP-YJVP2PR-3x6+1x4變頻器阻燃電纜，變頻電纜型號和規格：
BPVVP-3x6+1x4、 BPVVP2-3x6+1x4、 BPVP2VP-3x6+1x4、 BPVVRP1-3x6+1x4、 BPVVPP2-3x6+1x4、 BPVVR-3x6+1x4、 BPVVP2P-3x6+1x4、 BPGGP-3x6+1x4、 BPGGP-3x6+1x4、 BPGPGP-3x6+1x4、 BPGP2GP2-3x6+1x4、 BPGPGP2-3x6+1x4、 BPGVFP-3x6+1x4、 BPGVFP2-3x6+1x4、 BPGPVFP2-3x6+1x4、 BPFGP-3x6+1x4、 BPFPGP-3x6+1x4、 BPFGP2-3x6+1x4、 BPFP2GP2-3x6+1x4、 BPFVFP-3x6+1x4、 BPFPVFP-3x6+1x4、 BPFVFP-3x6+1x4、 BPFP2VFP2-3x6+1x4、 BPFFP-3x6+1x4、 BPFFP2-3x6+1x4、 BPGGPP2-3x6+1x4、 BPGGP3-3x6+1x4、 BPGVFPP2 -3x6+1x4 BPGVFP3-3x6+1x4、 BPFFPP2-3x6+1x4、 BPFFP3-3x6+1x4、 BPVVP3-3x6+1x4、 BPYJVP-3x6+1x4、 BPYJVP2-3x6+1x4、 BPYJVPP2-3x6+1x4、 BPYJVP1-3x6+1x4、 BPYJVP3P1-3x6+1x4、 BPYJVPP2R-3x6+1x4、 BPYJVP2P-3x6+1x4、 BP-YJVP2PR-3x6+1x4、 BPYJVP3P1R-3x6+1x4、 BPGVFP2R-3x6+1x4、 ZR-BPVVP-3x6+1x4、 ZR-BPVPVP-3x6+1x4、 ZR-BPVVP2-3x6+1x4、 ZR-BPVP2VP2-3x6+1x4、 ZR-BPVVPP2-3x6+1x4、 ZR-BPGGP-3x6+1x4、 ZR-BPGGP2-3x6+1x4、 ZR-BPGPGP-3x6+1x4、 ZR-BPGP2GP2-3x6+1x4、 ZR-BPGPGP2-3x6+1x4、 ZR-BPGVFP-3x6+1x4、 ZR-BPGVFP2-3x6+1x4 ZR-BPGPVFP2-3x6+1x4、 ZR-BPFGP-3x6+1x4、 ZR-BPFPGP-3x6+1x4、 ZR-BPFGP2-3x6+1x4、 ZR-BPFP2GP2-3x6+1x4、 ZR-BP-YJVP2PR-3x6+1x4變頻器阻燃電纜，ZR-BPFVFP-3x6+1x4、 ZR-BPFPVFP-3x6+1x4、 ZR-BPFVFP2-3x6+1x4、 ZR-BPFP2VFP2-3x6+1x4、 ZR-BPFFP-3x6+1x4、 ZR-BPFFP2-3x6+1x4、 ZR-BPGGPP2-3x6+1x4、 ZR-BPGGP3-3x6+1x4、 ZR-BPGVFPP2-3x6+1x4、 ZR-BPGVFP3-3x6+1x4、 ZR-BPFFPP2-3x6+1x4 ZR-BPFFP3-3x6+1x4、 ZR-BPVVP3-3x6+1x4、 ZR-BPYJVP-3x6+1x4、 ZR-BPYJVP2-3x6+1x4、 ZR-BPYJVPP2-3x6+1x4、 ZR-BPYJVP3-3x6+1x4、 ZR-YJVP2P-3x6+1x4、 WDZ-BPYJEP-3x6+1x4、 WDZ-BPYJEP2-3x6+1x4、 WDZ-BPYJEP1-3x6+1x4、 WDZ-BPYJEP1-2-3x6+1x4、 WDZ-BPYJEP3-3x6+1x4、、ZR90-BPYJVP2P-3x6+1x4、 ZR-BPYJVPP2-3x6+1x4、 ZR-BPGGPP2-3x6+1x4、 WDZ-BPYJYP1-3x6+1x4、 BPYJV-3x6+1x4、 BPYJVR-3x6+1x4、 ZR-POTOO-3x6+1x4、 ZRC-BPYJVP2-3x6+1x4、 WDZ-BPYJV-P-3x6+1x4 等
產品結構有：3芯 導體截面：4-240mm2 3+1芯 導體截面：4-240mm2 3+3芯 導體截面：2.5-240mm2
五、交流電壓試驗：電壓應依次施加在每一根絕緣導體對其余導體和繞包金屬層之間施加試驗電壓3500V/5min,絕緣應無擊穿。試驗應在環境溫度下進行。

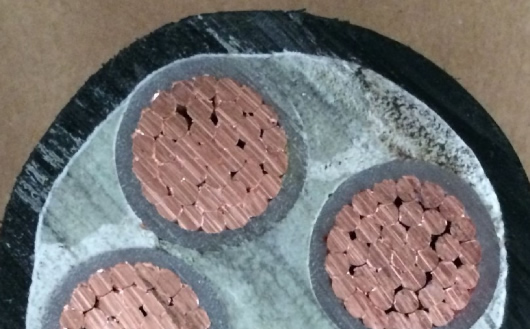

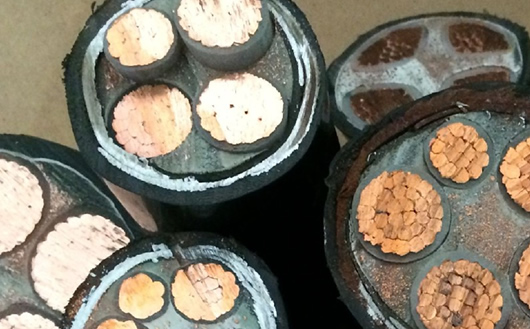

變頻電纜的結構包括三根主線絕緣線、三根零線絕緣線，在主線絕緣線和零線絕緣線外依次設置內繞包層、銅帶層、外繞包層和外護套層，形成3+3線芯結構，使電纜具有較強的耐電壓沖擊性，能經受高速頻繁變頻時的脈沖電壓，對變頻電器起到良好的保護作用。
中文名 變頻電纜
使用條件額定電壓U0/U：0.6/1KV
性 能 良好的抗干擾和低輻射性能
適用范圍 造紙、冶金、金屬加工
變頻電纜主要用于變頻電源和變頻電機之間連接用的電纜,以及額定電壓1KV及以下的輸配電線路中，作輸送電能用。尤其適用于造紙、冶金、金屬加工、礦山、鐵路和食品加工等行業。
型號名稱
BPYJVTP2-TK 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞銅帶繞包屏蔽變頻器用回路電纜。
ZRBPYJVTP2-TK銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲纏繞銅帶繞包屏蔽變頻器用回路電纜。
BPYJVP12-TK銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包銅絲編織雙重屏蔽變頻器用回路電纜。
ZRBPYJVP12-TK銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包銅絲編織雙重屏蔽變頻器用回路電纜。
BPYJVPX12R-TK銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包鍍錫銅絲編織雙重屏蔽變頻器用回路電纜。
ZRBPYJVPX12R-TK銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包鍍錫銅絲編織雙重屏蔽變頻器用回路電纜。
規格范圍
型號 芯數 標稱截面(MM)
BPYJVTP2-TK 3 1.5~240
ZRBPYJVTP2-TK 3 1.5~240
BPYJVP12R-TK 3+3 主線芯截面：2.5-240，副線芯截面：0.5-35
BPYJVPX12R-TK 3+3 主線芯截面：2.5-240，副線芯截面：0.5-35
ZRBPYJVP12R-TK 3+3 主線芯截面：2.5-240，副線芯截面：0.5-35
ZRBPYJVPX12-TK 3+3 主線芯截面：2.5-240，副線芯截面：0.5-35
注：另可根據用戶需要提供鎧裝結構變頻電纜。
型號說明
項目 代號 說明
系列代號 BP 變頻電纜
絕緣代號 YJ 交聯聚乙烯絕緣
護套代號 V 聚氯乙烯護套
護套代號 E 無鹵低煙聚烯烴護套
屏蔽代號 TP2 同心導體+銅帶屏蔽結構
屏蔽代號 P12 銅帶屏蔽+銅絲編織雙重屏蔽
屏蔽代號 PX12 銅帶屏蔽+鍍錫銅絲編織雙重屏蔽
鎧裝代號 22 鋼帶鎧裝
阻燃代號 ZR 阻燃型
